Хрестовини оцинковані

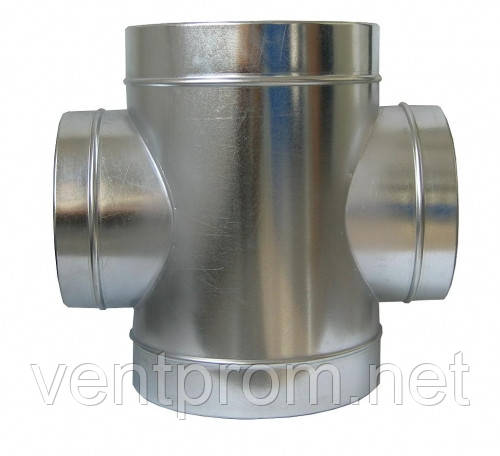

Вентиляційна хрестовина з оцинкованої сталі призначена для розгалуження одного потоку повітря на три або об'єднання трьох потоків, що йдуть по трьох воздуховодам в один. Хрестовини бувають прямокутного і круглого перерізу.

Хрестовина складається з стовбура і двох відгалужень, у яких можуть бути однакові або різні діаметри вхідних отворів. Завдяки різноманітності конфігурацій хрестовин, вони використовуються при монтажі будь-яких систем вентиляції. За допомогою хрестовин можуть з'єднуватися повітроводи різних перетинів.

Основні розміри, що визначають конструкцію хрестовини: діаметри підстави нижнього стовбура і верхнього стовбура, діаметри відгалужень, висота хрестовини і центральний кут.

Для стандартних хрестовин центральний кут дорівнює 30 або 45°.

Хрестовини для круглих і прямокутних повітропроводів мають стандартний діаметр, довжину і кут нахилу. При необхідності можливе виготовлення трійника за індивідуальним замовленням.

Хрестовини виготовляються з оцинкованої сталі, товщиною від 0,5 до 1,2 мм. Хрестовини повинні бути виконані з такої ж сталі, з якої виготовлені повітроводи всієї вентиляційної мережі.

Тип з'єднання: ниппельное, розтрубне або на фланцях. Ширина фальца на фальцевих з'єднаннях залежить від товщини сталі, з якої роблять хрестовини.
