Оцинковані повітроводи прямокутні

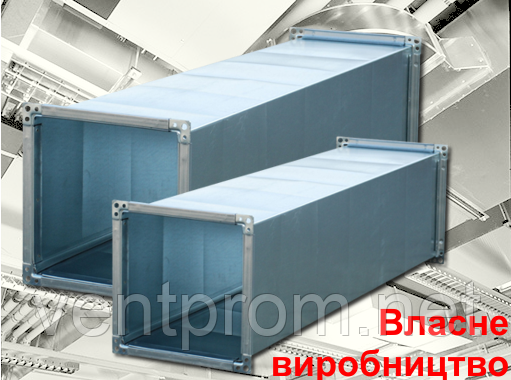

Прямокутні повітроводи з оцинкованої сталі



Повітроводи з оцинкованої сталі прямокутного перерізу застосовуються для систем вентиляції різного призначення як побутового і громадського, так і адміністративного і промислового.





Головною перевагою прямокутних повітропроводів є їх компактність, навіть при обмеженому просторі для монтажу. Такі повітроводи надійні в роботі, мають високими аеродинамічними показниками і тривалим терміном експлуатації.



Прямокутні повітропроводи виготовляють з оцинкованої сталі, товщина якої залежить від перерізу повітропроводу.

Для повітроводів прямокутного перерізу з розміром більшої сторони, мм:

від 0 до 250 включно. δ-0,5

від 300 до 1000 включно. δ-0,7

від 1250 до 2000 δ-0,9



Для прямокутних повітроводів, по яких транспортується повітря з температурою понад 80 °С або з абразивним пилом, а також з перерізом 2000х2000 мм товщина сталі приймається за розрахунком.

Довжина повітроводів технічними умовами не регламентується і повинна відповідати вимогам монтажного проекту. Для повітроводів великих перерізів додатково передбачаються ребра жорсткості.



Мережу повітроводів компонується з таких елементів: прямих ділянок, вузлів відгалужень з уніфікованих деталей, відводів і полуотводов, так званих фасонних частин.



Деталі прямокутних повітроводів з'єднуються між собою одним з наступних видів з'єднання: фланцеве (щільний) і бесфланцевое (нещільне). При фланцевому з'єднанні між металевими фланцями прокладається ущільнювальний матеріал (спінений поліпропілен, джгути, гума та ін), після чого вони стягуються болтами. Фланці бувають двох типів: сталеві та з шин (шинорейка). Сталеві фланці виготовляються з сортової сталі. Фланці з шин виготовляються з тонколистової сталі, що утворює фасонна профіль і просічення сталевого куточка. Для забезпечення підвищеної герметичності в місцях з'єднання воздуховода з шиною застосовується герметик. Найбільше поширення отримали фланцеві з'єднання з шинорейки, так як значно знижується вага повітроводів та їх вартість. Бесфланцевое (рейкове) з'єднання складається з профілю замку, прокатанного по всьому периметру воздуховода, і рейки з замком, прокатанным по всій довжині. Рейки виготовляються на спеціальному обладнанні і відповідають перерізу повітропроводу з припуском на загин.

Прямокутні повітропроводи і фасонні частини до них виготовляються певних розмірів, установлених нормалями ДБН Ст. 2.5-672013. Враховуючи особливості різних об'єктів, також можливо виготовлення повітроводів з розмірами, що відрізняються від стандартних.



Наша компанія ТОВ "БК "ВЕНТПРОМ" має налагоджене власне виробництво в Києві за виготовлення повітроводів і фасонних виробів, які виготовляються на спеціальному обладнанні і певних розмірів за встановленими нормалям і будівельним нормам.





З каталогом виготовленої нами продукції Ви можете ознайомитися тут.



Зв'яжіться з нами для отримання консультації про наших товарах і послугах по вентиляції.
